産業インフラ用の鋼製はしごを選択する際に、どのような重要な設計要素を評価する必要がありますか?

産業現場では、定期的な機器のチェック、コンポーネントの修理、オーバーヘッド システムの監視を行うオペレーターのために、安定した信頼性の高い垂直移動経路が常に求められています。適切に設計された垂直アクセス用ハードウェアがなければ、特に高所や湿気が多く腐食性の作業区域内での登山作業中に、作業員は高いリスクに直面します。多くのエンジニアリング チームは、原材料の強度のみを優先し、横木オフセット許容値、ガード ケージの連続性、ベースの固定仕様など、相互に関連するパラメーターを無視しています。あらゆる側面が相互作用して、エンドユーザーの全体的な運用上の安全性を定義します。適切に設計された鋼製はしご機械的負荷容量、人的要素工学、環境耐久性のバランスを保ち、年間を通じて一貫したパフォーマンスを提供します。

1. 産業用垂直アクセス装置の構造性能要件

構造性能は、垂直クライミングアセンブリの主なバックボーンを形成する主要な耐荷重ビームから始まります。一般的なビーム プロファイルには、山形鋼、溝形鋼、角形中空管が含まれており、それぞれ設置全体の高さと予想される運用荷重に応じて選択されます。上昇高さが高くなると、オペレーターの体重と付随的な工具運搬荷重による曲げや横方向のたわみに耐えるために、より重いゲージの生ストックが必要になります。垂直到達距離の合計が 6 メートルを超える設置の場合、長期的な構造剛性を維持するには、ビーム断面の仕様をアップグレードすることが重要になります。

耐荷重ビーム間の内部のクリアな幅は、登りの快適さと確実なハンドグリップの位置に直接影響します。最も広く採用されている内部ギャップの測定値は約 400 ミリメートルで、上昇時と下降時に大人の体の寸法に快適に適合します。 2 人での同時登攀が予想される場合は、より幅広のカスタム構成を設計できますが、これには拡張スパン全体でビームの剛性を維持するための専用の構造計算が必要です。

• 主要な耐荷重部材は、登山者によって発生する静的荷重および付随的な動的荷重の下での横方向の変形に耐える必要があります。
• 単一の連続登攀区間の垂直高さが 6 メートルを超えると、中間休憩プラットフォームの設置が義務付けられます。
• プラットフォームの寸法は最小幅のしきい値を満たし、登山ルート沿いの休憩ポイントでの転落の危険を防ぐために、準拠した周囲のガードレールを組み込む必要があります。
• すべての主要な構造接合部は、機器の耐用年数を通じて数千回の登山サイクルにわたって機械的完全性を維持する必要があります。

休憩プラットフォームは二重の価値を提供します。長い登山中にオペレーターに体力を回復する機会を提供し、連続する高所の登りをより安全で管理しやすいセクションに分割します。プラットフォームのガードレールの高さ、柱間の間隔、およびキックプレートの要件は、転落の可能性がある隙間を埋めるための標準化された安全ガイドラインに従っています。プラットホームがクライミング ランの最上端の作業ステーションの一部を形成する場合、露出した作業エッジの周囲を保護するために追加のガードハイト規則が適用されます。

2. 長期フィールドサービスのための材料選択と表面処理戦略

原材料の選択によってベースラインの機械的特性が確立されますが、露出した工業環境での耐用年数は表面処理によって大きく決まります。動作環境が異なると、それぞれ異なる脅威が生じます。保護仕上げが不十分な場合、結露、化学物質の蒸気、浮遊微粒子の破片、温度変動などすべてが金属の劣化を促進します。屋内の乾燥した環境での設置では、下塗りと上塗りの塗装システムに依存する場合がありますが、屋外または化学物質が活発な施設の場所では、溶融亜鉛めっき処理を強くお勧めします。複数年の導入サイクルにわたって信頼性の高い防食性能を達成するには、亜鉛メッキ仕上げの最小亜鉛層厚さの目標に従う必要があります。

共通構成材料対照表

ラングの材質には通常、丸鋼棒または平鋼プロファイルが含まれます。丸い鋼製横木は、握る際に手を傷つけないように、滑らかでバリのない表面を維持する必要があります。平鋼ラングのバリエーションには、滑り止めの隆起を組み込んで摩擦接触を高めることができます。隣接する段の中心間の間隔の偏差は厳密に制御されなければなりません。過度のばらつきは人間の自然な登攀リズムを乱し、つまずいたり踏み外したりする危険性を高めます。繰り返しの荷重下で横木が外れる危険性を排除するために、横木はメインビームの面を越えて延長し、安全に溶接されたリミットストップを受け取る必要があります。

コーティングシステムの品質はメンテナンス頻度に直接影響します。 2 コート防錆プライマーと 2 つの仕上げ塗装コートを組み合わせることで、保護された屋内セットアップ向けの標準的なペイントベースの保護ワークフローが形成されます。現場に露出した設置では、溶接アセンブリ内の隠れた隙間を含むあらゆる表面を覆う冶金学的に結合した亜鉛シールドを作成する溶融亜鉛めっきの恩恵がはるかに大きくなります。金属基板と保護外層との間の一貫した接着を達成するには、亜鉛メッキまたは塗装の前に適切な表面洗浄が不可欠です。

3. 人間工学に基づいた形状と内蔵の安全機能計画

人間工学に基づいた優れた設計により、ハードウェアの寸法が人体の動きのパターンに合わせられるため、オペレータの疲労が軽減され、同時に現場全体の安全性が向上します。ラングの中心間の間隔は、最も重要な人間工学的パラメータの 1 つを表します。工業用の標準的な間隔は 250 ミリメートルで、許容範囲は 200 ～ 300 ミリメートルです。厳格な寸法公差制限により、ペースの速いメンテナンス作業中にミスを引き起こす可能性がある不均一な横桟の配置が防止されます。

滑り止め修正オプションは、湿った、結露が発生しやすい、または油が飛び散りやすい作業ゾーンで生じる滑りやすい表面のリスクに対処します。利用可能な処理には、横木表面のローレット加工、溶接された滑り止め鋼ストリップ、または特別に配合された高摩擦コーティング層が含まれます。各オプションにより、靴の接触点の表面摩擦が増加し、オペレーターが標準的な工業用作業靴を履いているときの滑りの可能性が低くなります。湿気の多い環境が続くプロジェクトでは、交渉の余地のない設計要素として滑り止めの強化を優先する必要があります。

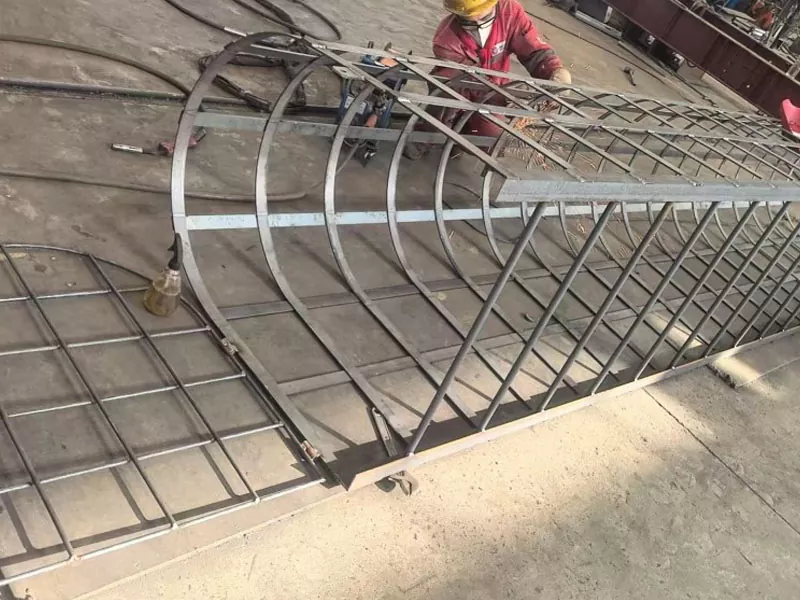

安全ケージの設置規則は、登る高さのしきい値が満たされている場合に適用されます。ケージの円形直径、水平リング間隔、および垂直鉄筋の量は、確立された安全仕様に従います。安全ケージは、休憩プラットフォームまたは上部の終端点まで隙間なく連続的に稼働しなければなりません。部分的な高さのケージは、オペレーターが上昇ルートの途中で墜落制止用の囲いを失う危険な移行ゾーンを作り出します。プラットフォームのインターフェースのすべての開口部と移行点には、手足を挟んだり落下口を生じさせたりする可能性のある保護されていない隙間がないように、慎重に詳細を確認する必要があります。

下端のアース接続の形状にも細心の注意が払われます。最下段は、地面または基準面から定義された最大クリアランス距離内に位置する必要があります。設置位置に滞留水が定期的に蓄積する場合、高架コンクリート基礎構造により、母材の金属コンポーネントに直接水が溜まるのを防ぎます。基礎ブロックの寸法は、支持する地面構造物に安定した荷重を伝達するために、最小のサイジング規則を満たさなければなりません。

4. 固有のサイト環境条件に応じたカスタム適応

同一の空間的制約を示す産業施設のレイアウトは 2 つとありません。既存の建物の構造、近くの機器のレイアウト、頭上の障害物、地上の障害物はすべて、設置形状に現実世界の制限を課します。カスタム製作のユニットを使用すると、特定の各プロジェクトの物理的境界に合わせて、全高、ユニットの幅、横木間隔、ケージのレイアウト、プラットフォームの配置を調整できます。成熟した製造ワークフローは、中核となる安全仕様の境界を遵守しながら、これらのカスタマイズされた出力をサポートします。

設置スペースの制約により、多くの場合、トレードオフが生じます。横方向の利用可能なスペースが限られている場合、エンジニアは全体の設置面積を拡大することなく構造強度を維持するために梁プロファイルの選択を検討します。隣接する機械から大きな振動が発生する場合、アンカーポイントでの疲労リスクを軽減するために取り付け方式が見直されます。厳格な地方または地域の規制規定があるサイトの場合、図面と製造パラメータはその地域の基準に合わせてコンプライアンス要件を満たします。鋼製はしご国際標準仕様に基づいて製造された製品は、国境を越えた産業プロジェクト展開の要件を満たすことができます。

• 周囲の機器のレイアウトを評価して、クライミングハードウェアと可動機械部品の間の衝突のリスクを排除します。
• 表面仕上げを選択する際には、降雨、霜の形成、空気中の化学物質などの地域の気候条件を考慮してください。
• 周囲の構造基板を調べて、壁または梁のアンカー ポイントが垂直アクセス ハードウェアから加えられる静的および動的荷重に耐えられることを確認します。
• 施設運用ワークフローで定義された実際のメンテナンス作業の立ち寄りポイントに合わせてプラットフォームの配置を調整します。

プロジェクト固有のカスタマイズは、基本的な安全形状ルールをオーバーライドしてはなりません。幅、横桟の間隔、ガードケージの寸法、およびプラットフォームのガード高さの値は、物理的スペースの妥協が必要な場合でも、安全な動作境界内に収まる必要があります。資格のある製造業者は、調整されたすべての寸法を文書化した詳細な構造図面を作成するため、設置チームは設計どおりに現場での組み立てを正確に実行できます。図面パッケージは、施設の安全担当者が実施する現場での技術レビューもサポートします。

5. 溶接製造基準と信頼性の高い取り付け方式

製造品質は、制御された溶接実行に大きく依存します。完全溶け込み溶接は、はしごの梁を横木、プラットフォーム、その他の取り付けられた構造部材に接続します。溶接高さの最小値は、接続されたコンポーネントの最も薄い厚さに関係します。溶接継ぎ目は、接合部の完全性を弱めるスラグの混入や気孔欠陥を避けなければなりません。高応力の重要な接合部では、完成したユニットが生産施設から出荷される前に内部溶接の品質を検証するために、非破壊的な探傷検査が必要になる場合があります。

現場での取り付け方法は、既存の基板に拡張ボルトで固定する方法、またはコンクリート構造物にあらかじめ埋め込まれた鋼板に接続する方法の 2 つの主なカテゴリに分類されます。埋め込まれたプレートの厚さ、アンカーロッドの直径、埋め込み深さはすべて、定義された最小サイズ要件に従います。拡張ボルトが主要な締結具として機能する場合、ボルトのグレードと寸法のしきい値を尊重する必要があります。アンカリングが不十分であることは、垂直アクセス ハードウェアにとって最も一般的な隠れた障害リスクの 1 つです。たとえ素晴らしく製造されたアセンブリであっても、取り付け接続部が荷重を支持建築基材に確実に伝達できなければ、安全ではなくなります。

製造品質管理システムは、複数の生産段階をカバーします。原材料の受け入れ検査では、製造を開始する前に鋼の組成と機械的特性を検証します。工程内検査は連続する生産段階で行われ、コンポーネントが製造ワークフローを進む前に寸法の偏差や溶接欠陥を捕捉します。検査記録は、各生産バッチの将来の参照のためにアーカイブされます。広く認知されている工業規格に準拠した認証により、生産プロセス管理システムが検証されます。

これらのカスタム金属構造ソリューションを提供する認定メーカーの 1 つは次のとおりです。LWY鋼構造物は、国内および国際仕様の枠組みに準拠した設計された金属構造アセンブリを提供します。完成したハードウェアは、設置作業中にオンサイトの技術チームをサポートするために、建設図面およびステップバイステップの組み立てガイダンス文書とともに納品されます。

6. よくある技術的な質問

すべての産業用垂直アクセス プロジェクトでは、構造力学の知識、人的要因の考慮、防食戦略、規制基準の認識が組み合わされています。プロジェクト関係者は、梁の仕様、横木の形状、安全ケージの連続性、表面保護のワークフロー、アンカー設計を系統的にレビューすることで、現場作業員の作業上の危険を軽減します。考え抜かれた仕様鋼製はしご数十年にわたるサービス サイクルにわたって施設運用ワークフロー全体にスムーズに統合される、長寿命の垂直アクセス インフラストラクチャを構築します。
